電纜故障測試實例以及測試波形分析:10KV交聯電纜接死地故障低壓脈沖測試波形
故障類型：此電纜為高壓交聯電纜、運行單相擊穿，故障相絕緣電阻接近0歐姆，電纜全長1300m左右,電纜在電纜溝電纜架之上鋪設。
測試過程：先用低壓脈沖法對二根好相分別進行相地、相間全長測試，測試波形如圖1所示（2微秒擴轉后），測試全長為1296m,與實際長度接近。

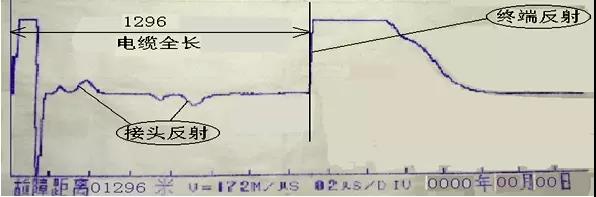

圖1 低壓脈沖法測試全長反射波形
圖2 低壓脈沖法測試接地故障反射波形
圖1測試波形中有很小的接頭反射，需要注意的是，當電纜上有兩個以上的接頭時，接頭反射波形反映的距離就只有前面的正確，后面的就不正確了（各接頭多次反射波形疊加）。
隨后，對故障相用低壓脈沖法測試，測試波形如圖2所示：
波形分析：圖2中，為標準的短路故障反射波形，故障距離為247m，后用高壓沖閃法測試驗證，測試距離一致（沖閃法測試短路故障時，反射波形全為正波形，反射波形前面沒有負反沖波形，要注意區別）。 后在測試距離附近找到了封閉性的故障點。
測試提示：死接地故障，用低壓脈沖法就能測試出故障距離，但是故障定點就相對比較困難，特別是封閉性死接地故障，放電聲特別小，象本例故障，電纜放在地面上，也只能聽到一定的范圍內有放電聲，難以確定放電點。所以要用多種方法，綜合分析判斷故障點。用在電纜外表面撒沙土的方法，確定放電點，是安全又準確的方法，實際測試時，遇到封閉性接地故障，可以做為準確確定故障點的一種方法運用。
