地下管線探測儀的應用

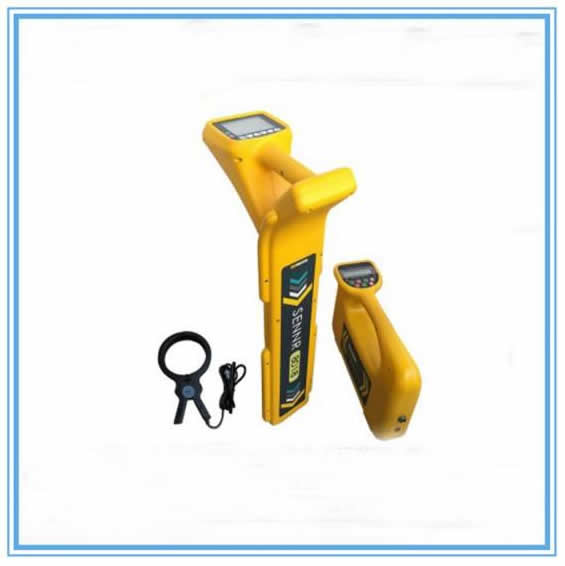

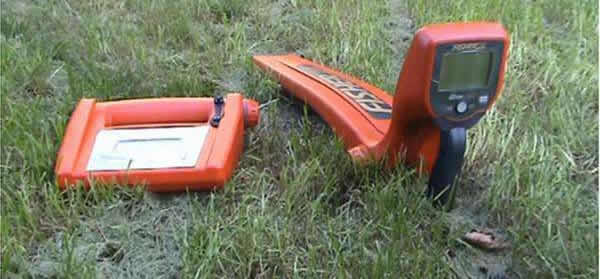

地下管線探測儀由一臺發射機和一臺接收機構成，用于地下管線路由的準確定位、深度測量和長距離的追蹤。地下管線探測儀采用了雙水平線圈和垂直線圈電磁技術，提高了管線定位定深的精度和目標管線的識別能力，在管線密集復雜的區域也能準確地對目標管線進行追蹤和定位。因而地下管線探測儀在電信、網通、移動、聯通、鐵通、電力、自來水、煤氣、物探、石化和市政等行業得到了廣泛的應用。
1、測定地下管線的路由；
2、測定地下管線的埋深；
3、通過電流方向測試準確判斷目標管線的路由和埋深；
4、借助電流蜂鳴聲直接判斷管線的路由。
地下管線探測儀的工作原理：
將發射機白色信號線與管道連接，綠色信號線與大地連接，由PCM大功率發射機，向管道發送近似直流的4Hz電流和128Hz/640Hz定位電流，便攜式接收機能準確地探測到經管道傳送的這種特殊信號，跟蹤和采集該信號，輸入微機，便能測繪出管道上各處的電流強度。分析電流變化，實現對管道防腐層絕緣性的評估。地下管線探測儀
電流強度隨著管道距離的增加而衰減，在管徑、管材、土壤環境不變的情況下，管道防腐層對地絕緣越好，施加在管道上的電流損失越少，衰減亦越小。如果管道防腐層損壞，如老化、脫落，絕緣性就差，管道上電流損失就越嚴重，衰減越大。分析電流的損失，實現對防腐層破損狀況的評估。
地下管線探測儀的技術特點
１.具有150W大功率發射機，采用4Hz近似直流的信號電流128Hz/640Hz定位電流。
２.具有管線儀全部功能，可以對長輸管線定位、定深，測電流強度（CM）和確定電流方向（CD）。一次連接，測試距離可達30km。
３.配上A字架，可以將防腐層破損位置定位在幾厘米之內
４.電流測繪系統對埋地長輸管道（石油、燃氣）任意長度管段的防腐層破損狀況進行評估
５.采用多頻管中電流法，應用外防腐層檢測專用軟件，可確定防腐層絕緣電阻大小
６.適用于不同管徑，不同鋼質材料，不同防腐絕緣材料，不同環境的埋地管道
７.快速評估，只需按一下鍵，采集數據，其余工作全部由軟件和微機完成
８.接收機可以儲存100個電流讀數，可直接利用軟件將收集到的數據下載到電腦上打印成圖形
９.非接觸式探測和評估，無需開挖地下管線
１０.操作簡便，一個人操作即可
１１.發射機有過壓、過載、過熱保護功能
１２.可與全球定位系統兼容，RS232微機接口，可使用充電直流電源，還可使用220V交流電
1、采用 新集成電路和信號處理技術以達到優異的測試性能
2、測量信號的發送有:
（1）注入法：在有注入點的管線上直接注入信號，該方法測量精度高、抗干擾能力強；（3）鉗夾法：可用于可接觸管線的信號加載，如監測井下管線、架空轉直埋。并可配合接收機的聽診功能實現復雜管線的準確識別。
3、多種深度測量方法滿足不同環境要求：雙線圈直讀法測量、70%法間接測量
4、不同的定位模式供用戶選擇：峰值模式、谷值模式
5、管線電流顯示功能
6、接收測量狀態自動調節功能
7、接收機在手動測量狀態下具有蜂鳴提示音
8、信號10W大功率輸出，保證了更遠的探測距離和探測深度
9、自動檢測顯示電池的電壓，欠壓報警并自動關機
10、實時監測信號發射強度大小
11、診器和鉗夾功能：用于復雜管槽中管線的準確
地下管線探測儀主要指標
1、發射機技術參數大輸出功率 10W
2、接收機技術參數
接收靈敏度 I≤100μA@1M
地下管線探測儀的實際應用：
實測中根據對應的電流變化曲線，對防腐層狀況進行評估及其對應的典型電流變化曲線。
